齒輪齒條和直線導軌的4種安裝方法說明

直線導軌主要分為2類（滾輪導軌及滾珠導軌），齒輪齒條和直線導軌的的4種安裝方法說明如下，供參考了解。

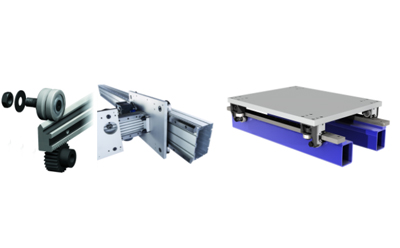

一、滾輪導軌和齒輪齒條的安裝：

1. 滾輪導軌和齒條分開：

   滾輪導軌的背面可做作為齒條的安裝基準，把滾輪導軌的背面和齒條的背面靠在一起，這也同樣省去了安裝時導軌和齒條之間的繁雜的對齊工作。



2. 一體式齒條導軌：

   在滾輪導軌的背面直接加工出齒條。



二、滾珠導軌和齒輪齒條的安裝：

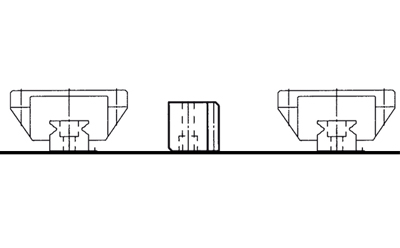

1. 常用安裝方式：

   兩根滾珠導軌和一根齒條，平行放置。安裝的時候，需要保證導軌和齒條之間的平行度。

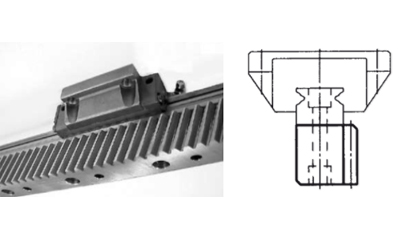

2. 以滾珠導軌的底面作為齒條的安裝基準：

   如果是兩條導軌平行放置配合使用，另外一條導軌就需要安裝在一個凸臺上，凸臺的高度需要和齒條的高度一樣；如何保證兩個基準面的平行度，就是加工時需要考慮的一個問題。這也是這種安裝方式的一個缺陷所在。



以上就是今天分享的關于齒輪齒條和直線導軌的安裝方法，包括但不僅限于，如有更新恕不另行通知，不清楚的可向廠家免費咨詢。
